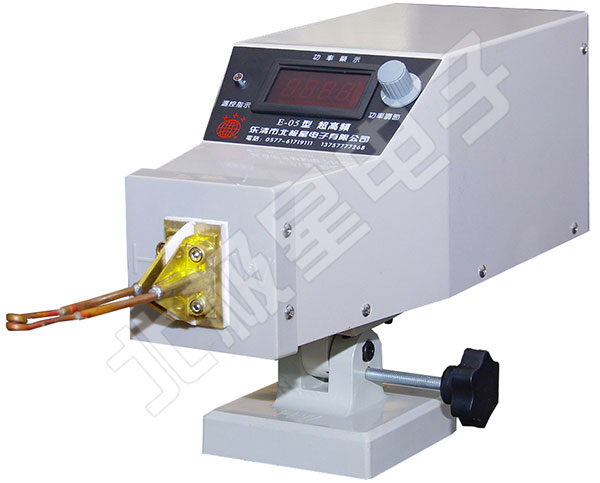

E-05型 超高频焊接加热设备 硬质合金锯片焊齿机

  详细说明

技术参数：
1、型号：E-05型

2、****输出功率：5KVA
3、振荡频率：500-860KHZ
4、输入电流：1～25A

5、输出电流: 50～400A
6、输入电压：单相220V 50HZ
7、负载持续率：90%
8、冷却水要求：≥0.2MPa ≥3L/分；0.37kw自吸泵或潜水泵
9、主机重量：7kg
10、主机体积（mm）：400长×160宽×160高(含底脚255高)

主要应用及特点：

这种产品最适合于细小部件的加热用途

（1）硬质合金锯片焊齿

（2）小零件局部热处理

（3）金属材料微量熔炼

（4）细针尖部淬火

（5）眼镜架焊接等

工作原理及结构特点：

E-05型设备采用串联谐振电路，其结构如下图：谐振后通过高频变压器输出低电压、大电流的高频电源；采用MOSFET功率器件和我公司第三代变流控制技术，设备结构非常简单，可靠性高，维修率低，客户自行维护方便、价格也最低，振荡频率可达到860Khz，在小零件的加热中，有广泛的应用。
